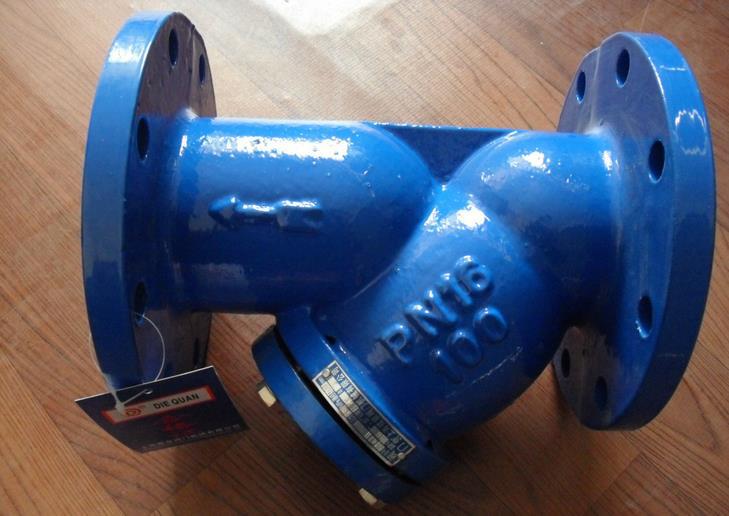

Y-strainer gang mặt bích

Y-strainer gang mặt bích lưới loch chống ăn mòn, chống mài mòn, lọc chính xác và ngăn chặn việc làm thất thoát hạt.

Y-strainer gang mặt bích được sử dụng rộng rãi để làm bảo vệ đường ống từ ngoài và cung cấp bảo vệ cho máy bơm tiết kiệm chi phí, công tơ, van, và các thiết bị cơ khí tương tự khác

Tính năng

Y-strainer gang mặt bích là tiêu chuẩn trong các kích cỡ 8 "và lớn hơn.

Y-strainer gang mặt bích cho phép dễ dàng lắp đặt mặt bích nhanh chóng gọn gàng.

Y-strainer gang mặt bích lưới loch chống ăn mòn, chống mài mòn, lọc chính xác và ngăn chặn việc làm thất thoát hạt.

Áp lực / Nhiệt độ
Kiểu mẫu	Chất liệu	Đánh giá
3 /4 "-12"	Gang thép	200psi @ -20 đến 150 ° F
		13,79 bar @ 65,56 ° C
		125psi @ 450 ° F
		8.62 bar @ 232,22 ° C
14 "-24"	Gang thép	150psi @ -20 đến 150 ° F
		10.34 bar @ 65,56 ° C
		100psi @ 353 ° F
		6.89 bar @ 178,33 ° C

Chất liệu

Thân y-strainer	Gang ASTM A126-B
Lơp lưới lọc	Carbon thép ASTM A126-B
Gasket	Sợi nén

Kích thước và Trọng lượng tham khảo

Kích thước		Kích thước								Trọng lượng
Kích thước		A		B		C (NPT)		D
Inch	mm	Inch	mm	inch	mm	Inch	mm	Inch	mm	lbs.	kgs.
3/4	20	7-3/8	187	3-3/4	95	1/2	15	5	127	10	4.5
1	25	7-3/8	187	3-7/8	98	1/2	15	5	127	10	4.5
1-1/4	32	7-1/2	190	4-3/4	120	1/2	15	6-1/2	165	13	5.9
1-1/2	40	7-1/2	190	4-3/4	120	1/2	15	6-1/2	165	13	5.9
2	50	7-7/8	200	5-1/4	133	1/2	15	7	178	18	số 8
2-1/2	65	10	254	6-1/2	165	1	25	9-3/4	248	28	12
3	80	10-1/8	257	7	178	1	25	10	254	34	15
4	100	12-1/8	308	8-1/4	210	1-1/2	40	12	305	60	27
5	125	15-5/8	397	11-1/4	286	2	50	17	432	95	43
6	150	18-1/2	470	13-1/2	343	2	50	20	508	133	60
số 8	200	21-5/8	549	15-1/2	394	2	50	22-3/4	578	247	112
10	250	25-3/4	654	18-1/2	470	2	50	28	711	370	168
12	300	29-7/8	759	21-3/4	553	2	50	30	762	579	263
14	350	33-1/4	846	25	635	2	50	36-1/2	927	863	392
16	400	38-3/4	984	26-1/2	673	2	50	42	1067	1380	627
18	450	43-1/8	1105	31	788	2	50	45-1/2	1156	2272	1032
20	500	49-1/2	1257	38-3/16	970	2	50	55-3/8	1407	2675	1213
24	600	58-1/2	1486	44-1/16	1119	2	50	67-1/4	1708	4880	2213
