Các loại tấm lọc khung bản

Các loại tấm lọc khung bản

- Tấm lọc khung bản lọc xử lý các yêu cầu của các ứng dụng khác nhau bằng cách xác định các tấm lọc chính xác cho mỗi lần lọc. Có năm kiểu tấm lọc khung bản cơ bản.

Loại tấm lọc buồng lõm

- Đây là loại tấm lọc khung bản phổ biến nhất của tấm lọc. Vải lọc được treo hoặc treo trên mặt các tấm lọc. Lọc diễn ra như chất lỏng được lọc đi xuyên qua vải và thoát nước ra ngoài qua các lỗ xả góc.

- Tấm lọc khung bản độ dày tiêu chuẩn (Đối với 100 hoặc 225 psig, áp lực nguồn cấp tối đa)

- Có sẵn trong Polypropylene cho hoạt động tiêu chuẩn.

- Tấm lọc khung bản nhiệt dẻo nhiệt độ cao cho các ứng dụng nhiệt độ cao

Loại có miếng đệm và lớp đệm

- Được thiết kế để ngăn chặn rò rỉ trong chu kỳ lọc.

- Tấm lọc khung bản có một rãnh hàn ngay bên ngoài phần lõm của tấm, và tấm vải ép có một sợi dây may tại mép đó được lắp vào rãnh hàn.

- Một rãnh thứ hai được cung cấp trong các bề mặt chu vi ở một bên của mỗi tấm và miếng đệm vừa với rãnh này để liên kết với các tấm giáp và ngăn chặn bùn rò rỉ trên bề mặt.

- Một rãnh tròn trên một mặt của mỗi tấm bao quanh mỗi góc mắt và một miếng đệm phù hợp trong từng rãnh góc mắt để ngăn chặn rò rỉ trên bề mặt.

Tấm và khung

- Tấm được xen kẽ với khung rỗng

- Bề mặt tấm có rãnh thoát nước thay vì điểm nút để hỗ trợ vải

- Tấm lọc khung bản tạo ra bánh lớn dày hơn 2 " được yêu cầu.

- Tấm lọc khung bản dịch lọc vào phía trong góc.

Khung lọc bùn vào phía góc

- Tấm lọc khung bản được sử dụng khi các chất rắn trong dòng bùn có trọng lượng riêng cao.

- Cho phép các buồng lọc được lấp đầy hoàn toàn khi bùn nặng được tách nước.

Màng

- Lọc diễn ra giống như với một tấm buồng lõm

- Khi chu kỳ kết thúc, khoảng cách giữa các tấm và các màng được thổi phồng với không khí hoặc nước. Điều này ép bánh giữa các tấm dẫn đến bánh máy sấy

- Thông thường, tấm màng được pha trộn với đồng tấm không màng.

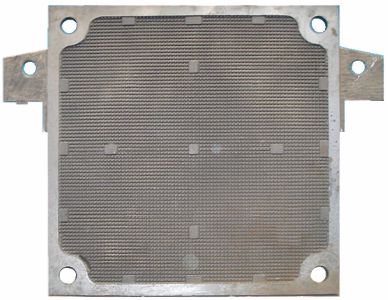

Gang và nhôm

- Tấm lọc khung bản là tấm kim loại bằng gang, thép không gỉ, nhôm, hoặc các vật liệu khác được sử dụng cho nhiệt độ cao hoặc các ứng dụng độc đáo khác
